Funcionamiento NORMAL	Funcionamiento en Ondulador sin RED	Tipo de Onda de SALIDA

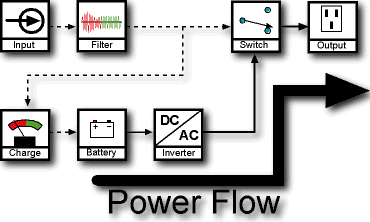

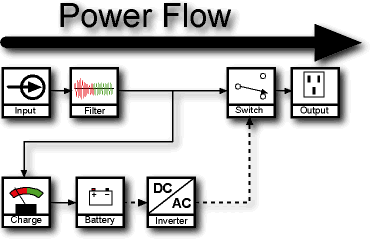

Esquema OFF-Line sin AVR ( Equipo Básico)

Es un equipo que por su precio es el que más extendido está, sobre todo para la protección de pequeñas cargas (PC’s , Cajas registradoras, TPV etc.) este tipo de SAI alimenta a las cargas críticas, que tiene que proteger, con una seguridad y protección relativa dependiendo del tipo de OFF-LINE (Estabilizados y con o sin filtros ) dentro de una escala de uno a Cien los OFF-LINE estarian entre 40 y 60 puntos en relación a la protección que deberían de tener los equipos informáticos, por supuesto siempre en consonancia con el tipo de equipos a proteger y la zona (Industrial, Oficinas, muy conflictiva en tormentas ó en cortes de suministro Etc.). Básicamente los equipos OFF - LINE actúan en el momento en que la Red desaparece ó baja por debajo de la nominal 220 Voltios, produciéndose en el cambio de Red a Baterías un pequeño micro-corte el cual para una mayoría de equipos eléctricos e informáticos es inapreciable, no así para equipos muy sofisticados.  Para diferenciar adecuadamente que tipo de protección ejercen los SAI OFF-LINE ver: tabla

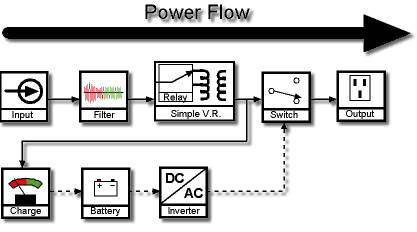

Esquema Line INTERACTIVE con AVR

El SAI ON-LINE cumple verdaderamente para casi todos los problemas ocasionados por fallas en la compañía eléctrica tanto como por otros problemas ocasionados por las líneas eléctricas dentro de polígonos industriales y oficinas como ruido eléctrico etc.

Los equipos ON-LINE suelen dar una protección del orden de entre 70 y 90 puntos en una escala de protección de uno a cien, convirtiéndose por tanto en muy fiables ver tabla existen diferentes tipos de topología en los equipos ON-LINE pero todas cumplen francamente con su función dejando pocas ventanas abiertas a los posibles problemas, ya que al contrario del OFF-LINE no tienen tiempo de conmutación al estar actuando constantemente, con lo que los equipos no pueden ser afectados en ningún caso por cortes de fluido eléctrico ó perturbaciones.

Una de estas topologías son los ON-LINE INTERACTIVOS que ofrecen un excelente Precio - Calidad - Prestaciones. En síntesis estos equipos suelen ser un híbrido entre un Off-Line de mucha calidad y un On-line, ya que no tienen conmutación ó transferencia a red, pero si utilizan la red para el funcionamiento generalmente a través de un transformador con tres tomas, estos equipos están controlados por un Microprocesador que es el alma del SAI y eso les asigna una gran seguridad de funcionamiento.

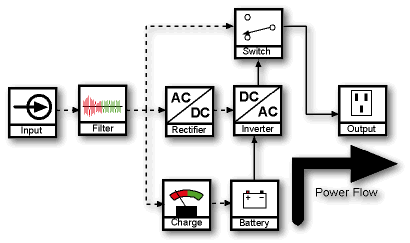

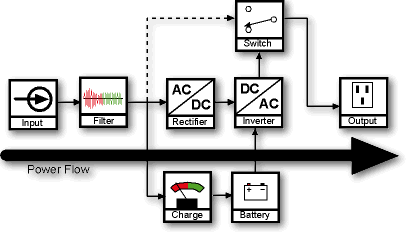

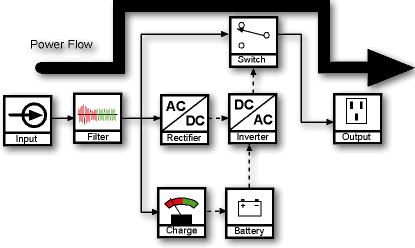

Esquema ON-Line de Doble Conversión

La verdadera diferencia entre los SAI se encuentra en los equipos ON-LINE de doble conversión ya que los equipos Off-Line, Línea Interactiva y On-Line de una conversión están siempre dependientes de una manera u otra de que la entrada eléctrica al equipo cumpla unas mínimas condiciones para el correcto funcionamiento de los equipos cosa que en los equipos de Doble Conversión no dependen de la Línea de Entrada para trabajar con una protección de más del 95 % eliminando por completo todos los problemas ocasionados por las líneas eléctricas y las compañías de electricidad además de problemas normalmente metereologicos que son inesperados.
